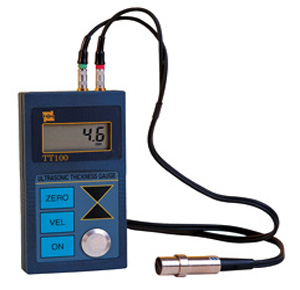

TT100/TT100A超聲波測厚儀（基本型）
作者 管理員
瀏覽
發布時間 11/06/02
|
一、產品概述：
超聲波測量厚儀根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭，通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。時代超聲波測量厚儀系列是集當代科技電子技術和測量技術于一體的、先進的無損檢測儀器，采用微電腦對數據時行分析、處理、顯示，采用高度優化的測量電路，具有測量精度高、范圍寬、操作簡便、工作穩定可靠等特點。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量?？梢詫Ω鞣N板材和加工零件作精確測量，廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。 TT100超聲波測厚儀是TT100系列測厚儀的基本型，該儀器利用超聲波原理可以對任何超聲波良導體材料厚度進行測量，如金屬類、塑料類、陶瓷類、玻璃類。 TT100A超聲波測厚儀在TT100基礎上增加了背光功能，適合在光線不好的環境中進行測量。
二、功能特點：
1、自動校對零點：可對系統誤差進行修正；；
2、耦合提示、低電壓提示、自動關機（無操作三分鐘后）等功能；
3、聲速調節：可利用已知厚度試塊測量聲速；
4、數據存儲：可以存儲10個厚度值和5個聲速值；
5、TT100A具有背光功能，適合在光線不好的環境中進行測量。
三、技術規格
|
規格
|
TT100/TT100A
|
|
測量范圍
|
0.8—300mm（鋼，由探頭決定）
|
|
顯示分辨率
|
0.1mm
|
|
聲速范圍
|
1000—9999m/s
|
|
工件表面溫度
|
-10~+60
|
|
顯示
|
四位液晶顯示
|
|
示值誤差
|
+ -(1%H+0.1)mm, H為實際厚度值
|
|
管材測量下限
|
￠20mmX3.0mm(5P￠10探頭,鋼材)
|
|
操作時間
|
可連續操作250小時（2節AA型堿性電池，1.5V/個）
|
|
四、基本配置
|
手提箱
|
1個
|
|
主機
|
1臺
|
|
探頭
|
5P￠10探頭1支；5P￠10/90探頭1支
|
|
電池
|
AA型堿性電池2節
|
|
耦合劑
|
1瓶
|
|
隨機文件
|
1套
|
五、可選附件：
1、TT100/TT100A/TT110/TT120/TT130系列超聲波測厚儀可選探頭
2、耦合劑
|
|
