YES-5000數顯式壓力試驗機（四立柱絲杠)
作者 Admin
瀏覽
發布時間 11/06/02
|
|
1. 試驗機的主要用途及適用范圍
依據下列標準相關條款設計、制作：
1）、GB/T16826-2008《電液伺服萬能試驗機》、
2）、JJG139-1999《拉力、壓力和萬能試驗機》計量檢定規程
3）、 JJF1103-2003《萬能試驗機計算機數據采集系統評定》
4）、GB/T50081-2002《普通混凝土力學性能試驗方法標準》
本機采用液壓加荷，電子測力，數字顯示試驗力、試驗力峰值、試驗速度，數據自動處理，可完成對金屬和非金屬材料的壓縮試驗。本機液壓系統主要由送回油閥手柄進行控制，操作方便保證安全。試驗機外形整齊美觀，操縱部分及指示部分高度適當，便于試驗者進行操作與觀察。配有微型打印機，可打印輸出實驗結果。

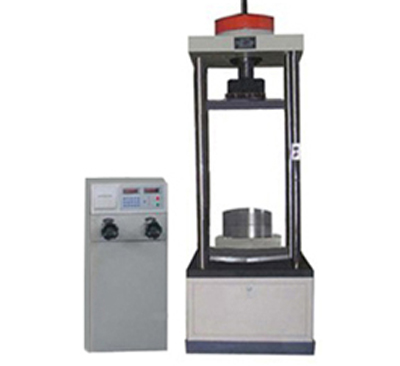

主機部分由底座、油缸活塞、上、下壓盤、立柱絲杠、移動橫梁、球形壓頭、空間調整電機及相關部件等組成。上、下壓盤之間為試驗空間；在試驗機移動橫梁上安裝有電機傳動機構，帶動橫梁上、下運動，實現試驗空間的調整。
預留接口用于聯網或連接計算機，用于升級、提高產品檔次。
增加附具，可完成其它材料相關檢測。
2.試驗機的主要技術指標
|
序號
|
項目名稱
|
技術參數
|
|
1
|
最大試驗力（kN）
|
5000
|
|
2
|
測量范圍 （kN）
|
4%-100%F.S
|
|
3
|
試驗機的示值精度
|
≤±1%
|
|
4
|
最大壓縮空間 （mm）
|
1000
|
|
5
|
上、下壓盤尺寸
|
300×300mm
|
|
6
|
活塞最大行程 (mm)
|
100
|
|
7
|
系統最大工作壓力
|
40MPa
|
|
8
|
移動橫梁調整方式
|
電動
|
|
9
|
加荷速率
|
0-40KN/s
|
|
10
|
主機外形尺寸（包括活塞最大行程）（mm）
|
1000 × 1000 × 3000
|
|
11
|
油源外形尺寸 (mm)
|
570x480x1230mm.
|
|
電機功率
|
4.0kw
|
|
12
|
重 量
|
≈8000
|
3.試驗機的主要配置
|
類別
|
序號
|
名稱
|
規格
|
數量
|
備注
|
|
產
品
|
1
|
主 機
|
5000KN
|
1臺
|
四立柱絲杠
|
|
2
|
油壓傳感器
|
|
1個
|
|
|
3
|
微電腦控制器
|
|
1套
|
|
|
附
具
及
工
具
|
1
|
上下壓盤
|
300x300mm
|
2塊
|
|
|
2
|
液壓油
|
|
1桶
|
|
|
3
|
隨機工具
|
|
1套
|
|
|
4
|
隨機文件
|
|
1套
|
|
|
|
