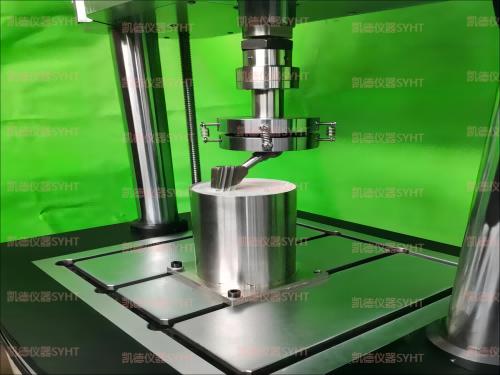

PWS-5電子伺服組合式陶瓷股骨頭疲勞試驗機
作者 Kaikai
瀏覽
發布時間 23/05/26
|
2.2.12. 操作人員只需一個鼠標器便可完成試驗的控制管理工作（鍵盤輔助輸入?yún)?shù)）。
2.2.13. 軟件可實現零部件的各種波形試驗。
2.2.14. 可采用力控制，也可采用位移或應變控制，且可隨機平滑切換。
2.2.15. 可在計算機屏幕上同時顯示多個曲線，數據窗口及試驗狀態窗口，并輸出打印。
2.2.16. 在程序試驗中可隨時干預控制方式，改變控制方式調整控制參數。
2.2.17. 完善的軟件自檢功能，提示發生故障之處，無須廠家現場維修，只須更換計算機內相應的功能卡即可。
2.2.18. 可實現網絡通訊。
三、主要技術指標：
1．作動器（美國派克）
1.1. 作動器行程：150mm
1.2. 作動器結構形式：電動伺服
1.3. 單個伺服缸最大動態試驗力：5KN
1.4. 動態波動度：不大于±1%FS。
1.5. 最大頻率： 20HZ
2．試驗力測量系統
2.1. 采用負荷傳感器實現對試驗力的無慣性測量。
2.2. 試驗力測量精度：±1%
2.3. 試驗力測量范圍：2～100%FS（連續全量程測量）
2.4. 試驗力值顯示：計算機屏幕實時顯示直讀數。
3．變形測量系統
3.1. 采用位移傳感器測量試樣標距內變形。
3.2. 變形測量范圍：2～100%FS（連續全量程測量）
3.3. 變形測量誤差：0.5%FS
3.4. 變形顯示：計算機屏幕實時顯示直讀數。
4．位移測量系統
4.1. 示值由計算機屏幕顯示。
4.2. 位移量程：150mm（由作動器行程確定）
4.3. 位移測量分辨率：2μm
4.4. 測量誤差：±2μm
5．速度控制
①試驗力等速率控制：1～100%FS/min
· 控制范圍： 2～100%FS
· 等速率控制精度： ±1%設定值
②變形等速率控制： 1～100%FS/min
· 控制范圍： 2～100%FS
· 等速率控制精度：±1%設定值
③位移等速率控制：
· 等速率控制精度： ±1%設定值
④恒試驗力、恒變形、恒位移速率控制精度：±1%設定值
注：該系統技術參數完全符合相關國家標準要求。
伺服電機（美國派克）、伺服驅動器（美國派克）
額定電壓：220V、工作頻率： 50Hz，伺服直線作動器（美國派克）
|
