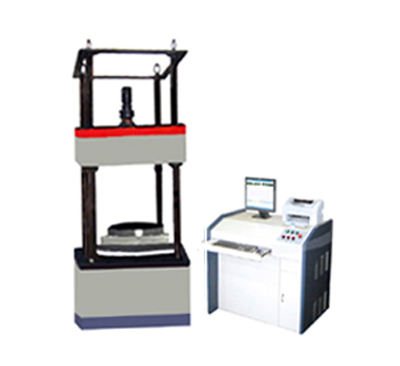

YAW-2000D/3000D微機控制電液伺服壓力試驗機（四立柱結構）
作者 Admin
瀏覽
發布時間 11/06/02
試驗機的主要用途及適用范圍 依據的設計標準：GB/T16826-2008《電液伺服萬能試驗機》、
檢測標準：JJG139-1999《拉力、壓力和萬能試驗機》計量檢定規程
試驗標準：GB/T50081-2002《普通混凝土力學性能試驗方法標準》
1.1該試驗機采用伺服自動控制、液壓加載，電子測量、微機顯示及數據自動處理，可完成對金屬和非金屬材料的壓縮試驗。本機液壓系統主要由全數字精密伺服閥、高壓油泵組成。由計算機進行自動控制。試驗機外形整齊美觀，一體化油源控制系統，操作部分高度適當，便于試驗者進行操作與觀察。
主機采用四立柱結構。
主機部分由底座、油缸活塞、上、下壓盤、立柱、移動橫梁、上橫梁、球形壓頭、絲杠、空間調整電機及相關零件等組成。上、下壓盤之間為試驗空間；在試驗機移動橫梁安裝有調整機構，電機帶動移動橫梁上、下運動，實現試驗空間的調整
微機油源系統：一體化操作控制油源系統，時尚、美觀、操作簡便。
由全數字多通道閉環測控系通、傳感器、全數字伺服閥、高壓油泵、油源操作臺等組成。計算機實現自動控制、顯示、數據采集、處理等功能。計算機根據不同材料的試驗要求，設置試樣參數，調整好試樣后，按WinYaw鍵，系統即可啟動試驗，并根據設定的試驗條件，自動判斷處理，同時顯示相應的試驗結果。
1.2、采用品牌微機，配有WindowsXP系統試驗機軟件,根據國家標準或用戶提供的要求，測量各種材料的抗壓性能。試驗過程的數據采集、處理、分析、存儲及顯示,均有微機自動完成，測量結果準確、可靠。并對試驗數據進行再統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，設有試驗曲線放大、比較、遍歷功能，智能、方便。
1.3、能夠按應力速率或預先設置好的試驗曲線形式，完成整個試驗過程，具有負荷、速率、位移、時間及試驗曲線動態顯示功能。試驗參數一次輸入后，即可順序自動完成全部試驗
1.4 試驗控制系統；中文Windows 2000/XP平臺下控制軟件，自動求取抗壓強度，劈裂抗拉強度及靜態彈性模量等力學試驗數據，具有局域網聯網功能和遠程數據庫無縫聯接功能。
1.5試驗控制軟件具有自動標定功能
2.試驗機的主要技術指標
|
