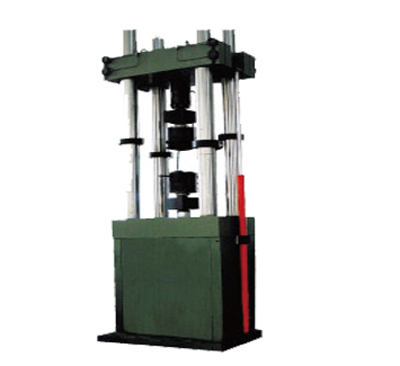

PWS-L系列電液伺服拉扭耦合疲勞試驗機
作者 Admin
瀏覽
發布時間 11/06/02
該試驗機主要用于材料和零部件的動靜態力學性能試驗。既能單獨做試樣的 拉壓和扭轉試驗，又可以對試樣同時進行拉、扭復合疲勞試驗?？捎糜诟鞣N 金屬材料的拉伸、壓縮、低周和高周、裂紋擴展斷裂力學以及其他各種力學 試驗。廣泛用于航空航天、船艦、軍工等領域。系統工作壓力21Mpa.。 500kN/5000NM電液伺服拉扭試驗機主要由主機（伺服直線、擺動耦合作 動器）、拉扭耦合強迫液壓夾頭、多通道伺服控制器及軟件以及其他必要的 附件等組成。 1主機為四立柱（電鍍）框架式結構，伺服作動器下置。 1.1主機為四立柱框架式結構，橫梁采用液壓升降、液壓夾緊式結構。 1.21伺服直線、擺動耦合作動器下置，外置位移傳感器、角度傳感器和伺服 閥，配置拉扭復合傳感器。 2拉扭耦合強迫液壓夾頭： 為開式夾頭 3多通道數字控制器 4 其他配置及必要附件： 5 主要技術性能指標： 5.1 最大動態試驗力：±500kN最大動態試驗扭矩：±5000NM 5.2 作動器最大振幅：±75mm 最大靜態扭角：±50°最大動態扭角±45° 特別說明： 可以為用戶訂制小負荷的拉扭疲勞試驗機： 如50KN/500NM、100KN/1000NM 等 |
