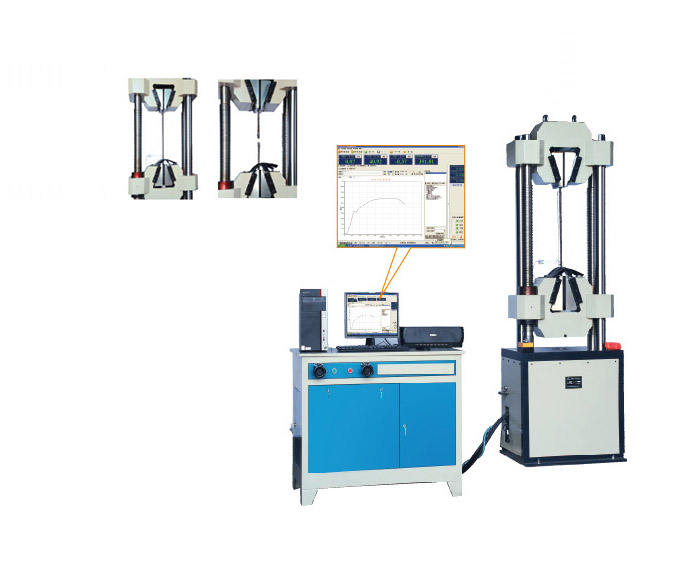

WAW-1000G型微機控制電液伺服鋼絞線拉力試驗機
瀏覽
發布時間 11/06/02
 一、主要功能及特點：
1．WAW-1000G型微機控制電液伺服鋼絞線拉力試驗機采用微機控制高精度電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等多種模式的自動控制，完成對鋼絞線試樣的拉伸試驗，符國家標準GB/T5224-2003《預應力混凝土用鋼絞線》的要求,可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。
2．試驗機主機采用液壓缸下置式；上下鉗口座為全開式結構，裝夾試樣方便。該結構設計合理、簡潔、穩定性好，可靠、易維護，非常適合鋼絞線拉伸試驗。
3.采用全新高精度全數字寬頻液壓伺服加載系統，確保液壓系統高精度低噪音、快速響應。
4．全數字控制系統能準確完成試驗過程中鋼絞線試驗參數的設定、試驗過程的自動控制、數據采集、處理、分析、存儲及顯示(試驗數據包括:屈服點、抗拉強度、斷裂強度、彈性模量、非比例伸長等)。它除了具備基本的試驗力、試樣變形、活塞位移和試驗進程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能外，還具備方便快捷的開環控制功能。
5．配有鋼絞線加長專用附具，確保試驗過程滿足標準要求。
二、主要技術規格
1. 最大試驗力：1000kN
2. 試驗力測量范圍及精度：2%-100%FS(全程不分檔，精度：優于±1%）
3. 拉伸鉗口之間最大距離: 1000mm
4. 上下壓盤之間的最大距離: 650mm
5. 鋼絞線夾持直徑：Ф15.2mm（也可以訂制其他規格的如：12.7mm）
6. 上下壓盤尺寸: Φ160mm |
